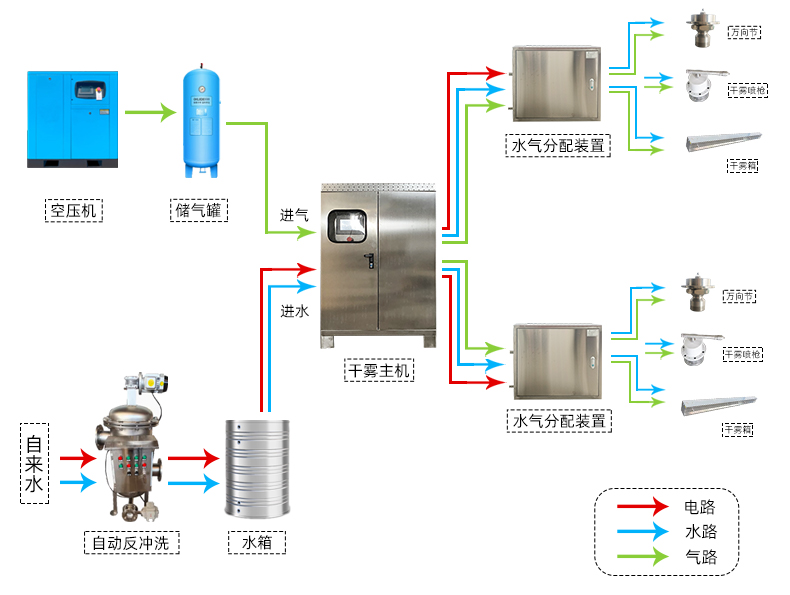

干雾抑尘装置采用模块化设计技术。由干雾主机、水气分配器(或干雾箱控制器)、万向节总成（或干雾箱总成）、螺杆式空气压缩机、储气罐、水气连接管线和自动控制系统、电伴热系统和自动控制系统等组成。

1．干雾机

干雾机是将气、水过滤后，以设定的气压、水压、气流量、水流量按开关程序控制控制阀打开或关闭，经管道输送到水气分配器（或干雾箱总成）中去，实现喷雾抑尘。它由电控系统、多功能控制系统、流量控制系统组成。安装在箱体内，有进出水气管接口.

2．电控系统

电控系统是干雾抑尘系统的控制中心，集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自动操作模式时，可自动接收远程触发信号启动或停止喷雾器喷雾。在手动模式，操作人员可以控制操作按钮启动或停止喷雾器喷雾。

自动控制系统将干雾机与现场设备的控制信号连接起来，以便实现自动控制。

    也可融入FCS、DCS、PLC等系统中（根据甲方要求）。

3．螺杆式空气压缩机

螺杆式空气压缩机为干雾抑尘系统提供标准气源，其采用微电脑智能监控系统，全自动化运行，操作人员无须特殊培训就可通过界面的文字提示轻松地对压缩机运行状态参数进行查询，并可实现压缩机手动、自动运行状态的转换。

4．水气分配器

通过对其控制实现水、气、电主管线与万向节总成(或干雾箱总成)的连接，并根据现场情况通过PLC控制实现各万向节总成分别喷雾。

5．万向节总成

接收由干雾机输送来的气、水并将其转化成颗粒直径为1～10µm的干雾喷射出去，按干雾机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时，使粉尘颗粒相互粘结、凝聚变大，并在自身的重力作用下沉降，从而达到抑尘的作用。

6．水气连接管线

水气连接管线是将干雾机、螺杆式空气压缩机、储气罐、水源等用不同管径的硬管按要求连接起来。
